VLAN(trunk mode)

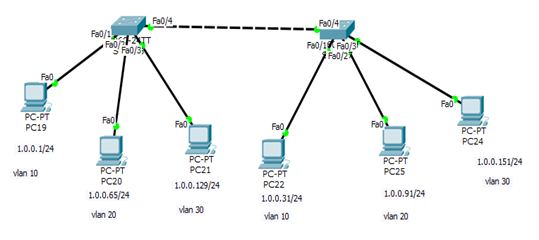

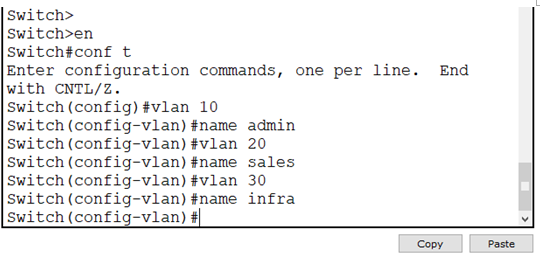

Vlan은 물리적인 망 구성과는 상관없이 가상적으로 구성된 근거리 통신망이다. 동일한 망 안에서는 ip가 아니라 mac주소를 가지고 서로 통신을 하기 때문에 서로의 mac주소를 알아야 한다. 스위치 2대와 pc 3대를 통해 각각의 스위치에 Vlan 10 name: admin, Vlan 20 name: sales , Vlan 30 name : infra 으로 나누어서 설정하고 각각 통신을 해보았다.

각각의 스위치에 각각의 포트에 Vlan 구역을 할당에 주었다.

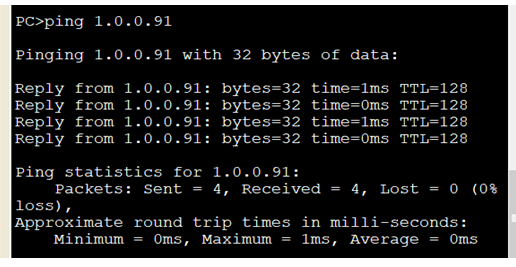

각각의 Vlan을 입력 한 후 ping을 해 본다면 같은 Vlan구역만 ping이 되게 된다. 다른 Vlan 구역도 통신이 가능하게 하려면 스위치 사이에 포트를 더 추가 해야하는데 그러면 port낭비가 심해진다. 그렇기 떄문에 trunk mode란 걸 사용해야 한다. trunking이란 스위치 하나의 인터페이스를 Trunk link로 설정하여 다수의 Vlan을 전송할 수 있도록 하는 방식이다. trunk설정은 스위치들 끼리 연결된 경우 한번만 하면 된다. 연결된 다른 스위치들은 알아서 설정이 된다.

Vlan 10에서 20으로, Vlan10에서 30으로, Vlan20에서 30으로 다 통신이 됨을 확인할 수 있다.

Port에 일일이 Vlan을 부여하기에는 너무 시간낭비가 심하다. 그렇기 떄문에 애초에 포트 별로 Vlan번호를 할당하는 것이 좋다. 그 정해진 포트에 연결만 하게 되면 자동적으로 변하게 된다. 예를 들어 1번부터 10번까지는 Vlan10 11부터 15번까지 Vlan 20, 16부터 20번까지는 Vlan 30 21-24 Trunk모드로 설정해 보겠습니다. (Vlan10,20,30은 미리 만들었습니다.)

int range 포트번호-끝나는포트 (ex f 0/1-10)

int range 포트번호, 포트번호, 포트번호 ……. (ex f 0/1, f0/3, f0/5)
