MULTIUSER STATIC ROUTING(실습)

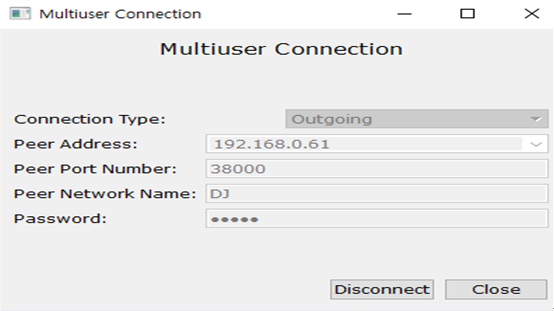

Multiuser을 통한 Static Routing을 구현해 보았다. 4명이서 같은 망을 구성하여서 각각의 pc와 server로 ping이 가능하게 설계해보았다. 저희 조는 3조였가 때문에 X : 3이였고, Y는 1번,2번,3번,4번 각각 나누었다. 저는 4번을 담당하였기 떄문에 3.0.4.0/24의 네트워크 대역을 내부 망으로 설정하였다. 라우터끼리의 내부 망은 33.33.33.33/28대역에서 1번(팀장), 2번, 3번, 4번 순서대로 차례대로 2개씩 나눠 가졌다. Multiuser을 사용하기 위해서는 multiuser아이콘을 클릭한 후 내가 연결할 것이기 떄문에 outgoing 팀장의 ip, 기본 포트 넘버인 38000, 네트워크 이름, 기본 password인 cisco을 입력하면 팀장에게 요청이 가게 되어서 그 multiuser을 이용해서 망을 구성하였다.

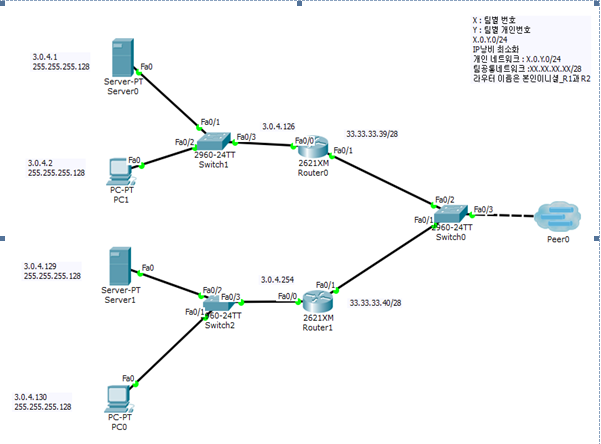

망을 구성한 후 pc와 server에 각각 ip와 subnetmask, gateway를 입력하고 라우터에는 기본명령어와 각각의 포트에 ip을 대입하였다. 조원 3명은 각각 하나의 peer을, 팀장은 조원 3명의 각각의 요청을 받아 총 3개의 peer을 가지게 된다.

(조원-나)

(팀장)

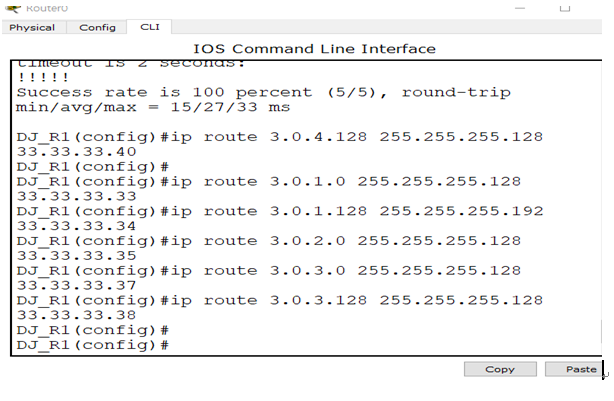

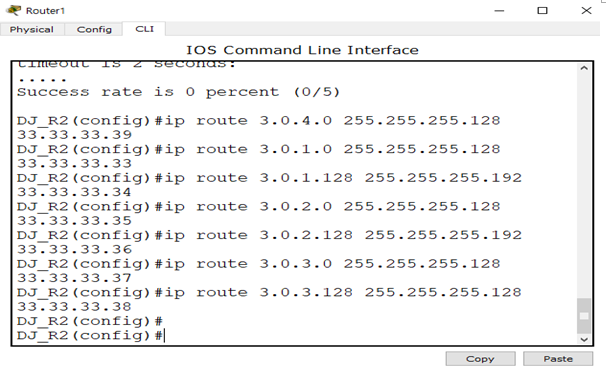

그 후에 static routing을 이용하여 각각의 라우터에 ip route 설정을 하였다. 팀장을 포함한 조원들 역시 ip route설정을 해야 한다. (모르는 대역인 3.0.1.0, 3.0.1.128, 3.0.2.0, 3.0.2.128, 3.0.3.0, 3.0.3.128을 알려주었다.)

4번인 저를 제외한 1번(팀장)의 server인 3.0.1.1, 2번의 server인 3.0.2.1, 3번의 server인 3.0.3.1 모두 무사히 ping이 감을 확인하여서 각각의 pc와 server로부터 조원들의 pc와server로 통신이 됨을 확인할 수 있었다.
