L3 SWITCH

L3 switch란 switch 기능만 하는 L2 switch와는 다르게 스위치 기능과 라우터 기능을 둘 다 수행하는 스위치라고 한다. 원래 서로 다른 네트워크가 통신이 가능하게 하려면 라우터라는 장비가 필요했는데, L3스위치의 라우팅 기능을 통해 라우터를 쓰지 않고 통신을 해보았다. 먼저 역시 각각의 PC의 IP을 대입하였고, 스위치 기능을 먼저 수행하였다. 망을 간단히 구성하여서 따로 포트 별로 Vlan을 나누지는 않았다. Vlan 1번에 default gateway ip를 넣어 주었다. 그리고 L3스위치는 trunkmode을 설정하기 위해서는 그 전에 switchport trunk encapsulation dot1q먼저 수행하여야 한다.

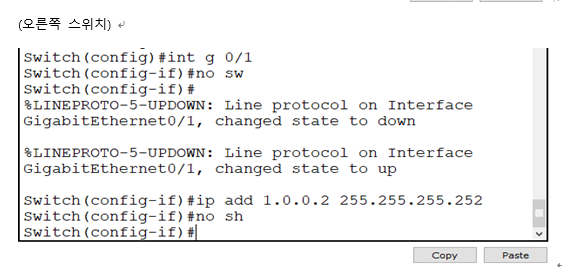

스위치 기능을 수행하였고, 이제 g0/1포트에 라우터 기능을 수행했다. 먼저 라우터에 ip 대입을 하여야 하는데 ip를 그냥 대입하면 넣어지지 않기 떄문에 꼭 no switch라고 스위치가 아니라고 알려주고 ip대입을 하여야 한다.

라우팅은 static routing을 이용하였다. 다만 주의할 점은 라우팅 명령어를 하기 전에 꼭 ip routing이라는 명령어를 입력해야지만 routing입력이 들어간다.
