Inter VLAN

inter Vlan은 Router장비를 사용하여 Vlan끼리 통신이 가능하게 할 수 있다. 하지만 ROUTER는 연결하는 LINE이 많아 포트가 부족할 수 있다. 하나의 interface에 여러 sub interface을 구성하여 하나의 line으로 여러 한 네트워크 내에 있는 여러 Vlan 간 통신이 가능하게 하는 작업이다. (unicast 전송을 위해서! 필요, switch는 broad cast, 다른 네트워크 대역과의 연결)

intervlan을 위해 기존에 있던 스위치 3대와 서버3대 pc 3대에 라우터를 하나 추가해서 망을 구성했다. 각각의 pc와 server에 ip, subnetmask, gateway를 대입했다.

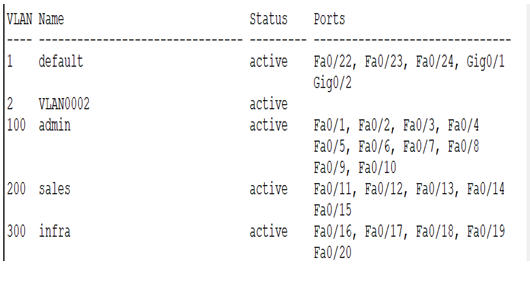

각각의 스위치에Vlan 100, Vlan 200, Vlan 300을 만든 후에 각각의 port에 Vlan 번호를 분배했다.

왼쪽 스위치의 f0/21과 f0/2, 오른쪽 스위치의 f 0/22에 정보 교환을 위해 각각 trunk모드로 설정해 주었다. 그러면 trunk모드가 완료 된다.

(왼쪽 라우터)                   (오른쪽 라우터)

Int f 0/2                        int f 0/22

Sw m t                         sw m t

Int f 0/21

Sw m t

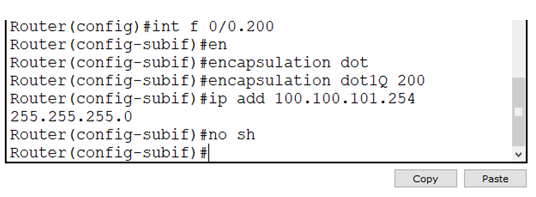

라우터에 먼저 f 0/0 port을 no shutdown을 통해 열어 준다. 그 이후 라우터에 sub interface을 설정한 후 각각 게이트웨이값의 ip값을 대입하여야 한다.

Int 포트번호.(Vlan 번호)

Encapsulation dot1q (vlan 번호)

-> dot1q는 캡슐화하는 방법인데 cisco packet tracer에는 캡슐화하는 방법이 dot1q밖에 지원되지 않는다.

Ip add 게이트웨이 값 subnetmask

No sh

설정을 마친 후 Vlan 100에서 200, Vlan 200에서 300, Vlan 100에서 300 모두 PING이 제대로 감을 확인했다. 처음에 REQUEST가 뜨는 경우는 캡슐화에 따른 trunk tagging으로 인한 arp라고 한다.
