GNS3 설치 후 설정

www.gns3.com에 들어간 후 로그인!

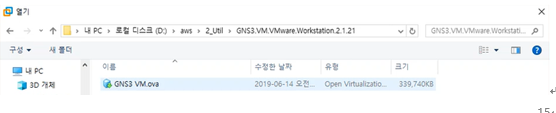

GNS3 windows 다운로드, GNS3 VM 다운로드한다.

설치가 완료되면 GNS3 VM을 먼저 VMware에서 open!

Gns3 VM이 실행되고 network setting을 위해 network 선택!

설정하고 싶은 값을 대입한다. (저장 : Ctrl +O, 종료 : Ctrl + x)

그 후 콘솔 창을 열기 위해 SHELL 선택한다.

먼저 root로 접근하기 위해 sudo su 입력한다

Vi명령어가 없기 떄문에 nano 명령어 사용!

라이센스를 위하여 호스트네임을 gns3-iouvm으로 바꿔준다.

그렇게 되면 gns3 VM 설정이 완료된다.

GN3를 실행한 후 설정 값을 위해 Edit -> prefrences에 들어간다.



먼저 General에서 콘솔파일을 xshell6로 쓰고, server에서 binding 주소를 1.0.0.253 선택!

server에서 remote server에 들어가서 gns3을 추가해준다.

기존에 먼저 iou와 ios파일은 미리 받아 놓았다.

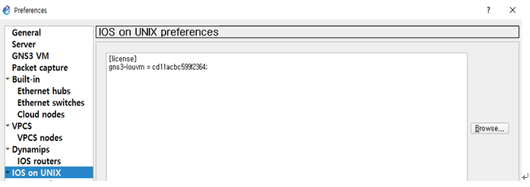

Browse -> iourc.txt (라이센스를 추가하여야 준다.)

IOU devices를 추가하기 위해 new 선택한 후 next 클릭한다.

L3도 같은 방법으로 진행한다.

L2와 L3 IOU 장비가 추가되었음을 확인할 수 있다.

이제 IOS router장비를 추가해야 한다.

IOU devices를 추가하기 위해 new 선택한 후 next 클릭한다.

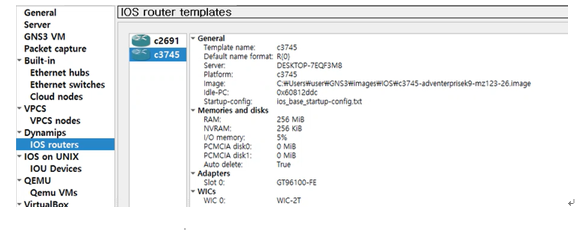

먼저 c2691를 추가해주겠다. Ios 이미지 c2691선택한다.

이름을 설정한다.

메모리 설정와 네트워크 어댑터 설정을 해준다.

시리얼 포트를 위해 WIC-2T를 장착하여 주겠다.

Idel pc-finder를 눌러주면 idle-pc가 나타나면 끝!

역시나 c3745도 같은 방법으로 추가해주면 무사히 추가되었음을 확인할 수 있고 라우터와 스위치의 이미지가 추가되어 사용이 가능해지기 떄문에 네트워크망을 세팅하기 위한 기초적인 설정이 완료된다.
